SNH系列 无泄漏形湿式电磁换向阀
通过采用提升阀结构，减少内部泄露
高可靠性结构
安装面依据ISO标准（01、03规格）
提高了通过EC连接器的切换能力（06规格）
用途
- 锻压、成形机等一般工业机械
- 建设机械、车辆等室外用机械
- 汽缸保持等会发生内部泄露的电路
规格
阀门
| 型号 | SNH-G01- **-**-11 |
SNH-G03- **-**-10 |
SNH-G04- **-**-10 |
SNH-G06- **-**-10 |
|
|---|---|---|---|---|---|
| JIS符号 | AR |  |
|||
| HQ |  |
||||
| 最大使用压力MPa | 35 | ||||
| 额定流量L/min | 10 | 20 | 40 | 60 | |
| 最大流量L/min | 20 | 40 | 60 | 100 | |
| 最大切换频率（次/分钟） | 120 | ||||
| 防尘、防水级别 | IP65 | IP64 | |||
| 重量 | 1.8 | 5.2 | 5.5 | 6.9 | |
(注）1. 内部泄露为1滴/min(0.05cm3/min)以内
(注）2.AC电源（整流器内置型）的防尘、防水级别为IP64
电磁铁
| SNH-G01用 | |||||||
|---|---|---|---|---|---|---|---|
| 电磁铁 分类 |
电源形式 | 电压 (V) |
频率 (Hz) |
线圈型号 | 电流 (A) |
电力 (W) |
容许电压范围 (V) |
| 整流器 内置型 |
E1 | AC100 | 50/60 | EAC64-E1 | 0.37 | 32 | 90～110 |
| E115 | AC115 | EAC64-E115 | 0.32 | 100～125 | |||
| E2 | AC200 | EAC64-E2 | 0.18 | 180～220 | |||
| E230 | AC230 | EAC64-E230 | 0.16 | 200～250 | |||
| 直流 | D1 | DC12 | － | EAC64-D1 | 2.5 | 30 | 10.8～13.2 |
| D2 | DC24 | EAC64-D2 | 1.25 | 21.6～26.4 | |||
| SNH-G03用 | |||||||
|---|---|---|---|---|---|---|---|
| 电磁铁 分类 |
电源形式 | 电压 (V) |
频率 (Hz) |
线圈型号 | 电流 (A) |
电力 (W) |
容许电压范围 (V) |
| 整流器 内置型 |
E1 | AC100 | 50/60 | EBB64-E1 | 0.40 | 34 | 90～110 |
| E115 | AC115 | EBB64-E115 | 0.34 | 34 | 100～125 | ||
| E2 | AC200 | EBB64-E2 | 0.22 | 37 | 180～220 | ||
| E230 | AC230 | EBB64-E230 | 0.17 | 33 | 200～250 | ||
| 直流 | D1 | DC12 | － | EBB64-D1 | 2.6 | 31 | 10.8～13.2 |
| D2 | DC24 | EBB64-D2 | 1.5 | 36 | 21.6～26.4 | ||
| SNH-G04用 | |||||||
|---|---|---|---|---|---|---|---|
| 电磁铁 分类 |
电源形式 | 电压 (V) |
频率 (Hz) |
线圈型号 | 电流 (A) |
电力 (W) |
容许电压范围 (V) |
| 整流器 内置型 |
E1 | AC100 | 50/60 | EBB64-E1 | 0.40 | 34 | 90～110 |
| E2 | AC200 | EBB64-E2 | 0.22 | 37 | 180～220 | ||
| 直流 | D1 | DC24 | － | EBB64-D2 | 1.5 | 36 | 21.6～26.4 |
| SNH-G06用 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 电磁铁 分类 |
电源形式 | 电压 (V) |
频率 (Hz) |
线圈型号 | 启动 电流 (A) |
电流 (A) |
电力 (W) |
容许电压范围 (V) |
| 整流器 内置型 |
E1 | AC100 | 50/60 | EBB64-D60 | 0.71 | 0.36 | 33.2 | 90～110 |
| E2 | AC200 | EBB64-D120 | 0.39 | 0.19 | 36.4 | 180～220 | ||
| 直流 | D1 | DC24 | － | EBB64-D17 | 3.0 | 1.5 | 37.4 | 21.6～26.4 |
G06用EC连接器
为获得较大的切换能力，SNH-G06使用EC连接器。
该连接器在切换时向电磁线圈供给通常（保持电流）的2倍电流（启动电流），之后控制其返回到通常电流的状态。

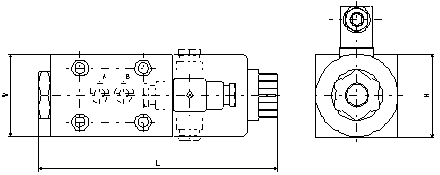

尺寸表
SNH-G**
SNH-G**-AR-**-10
| 规格 | Ｌ | Ｗ | Ｈ |
|---|---|---|---|
| G01 | 160.5 | 46 | 48 |
| G03 | 203 | 70 | 72 |
| G04 | 203 | 75 | 71 |
| G06 | 219 | 85 | 71 |
 |
 |
SNH-G**-HQ-**-10
