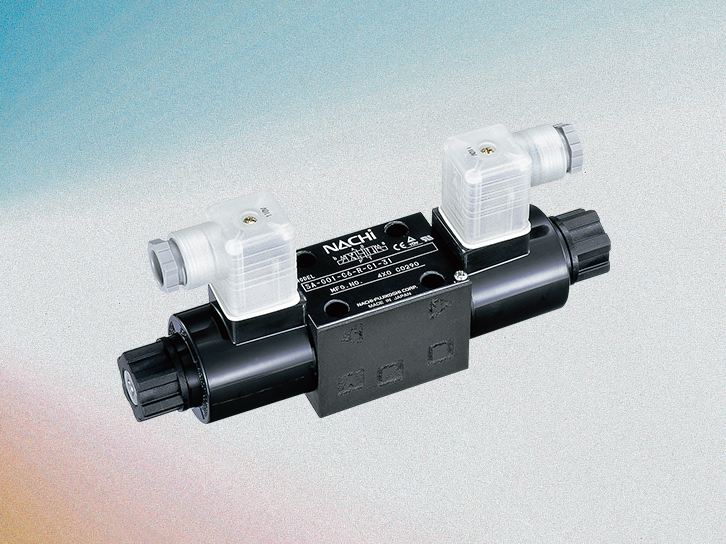

SA系列 G01 湿式电磁换向阀
已取得国外安全标准CE（欧洲）、UL（美国）、CSA（加拿大）的认证。
与以往的设计具有安装上的兼容性，DIN连接器和线圈等部品可以套为单位更换。
在高压、大流量的状态下，减少了DC电磁铁的耗电。
采用新方式的流体反力补偿机构，进一步提高阀的切换可靠性
- 性能
- 规格
- 尺寸表
性能
性能曲线
压力损失特性
| 机种 | 通道形态 | P → A | P → B | A → T | B → T | P→T |
|---|---|---|---|---|---|---|
| SS-G01 SA-G01 |
A2X、H2X、E2X | d | d | － | － | － |
| A3X、H3X | b | b | b | b | － | |
| E3X | b | b | b | b | － | |
| A3Z、H3Z、E3Z | a | a | a | a | － | |
| A4、H4、C4 | a | a | a | a | a | |
| A5、H5、C5、C6S | b | b | b | b | － | |
| C1、C1S | b | b | a | b | － | |
| C2 | a | b | b | b | － | |
| C6 | b | b | a | a | － | |
| C7Y | f | f | e | e | c | |
| C8 | a | f | b | e | c | |
| C9 | a | a | b | b | － |
液压油粘度 32mm2/s{cSt}
压力-容量容许值
（注1）（ ）表示AC电磁铁。
（注2）（ ）表示除急回型之外内置整流器型电磁铁（E※）时，以及用直流电磁铁（D※）在电路上加入浪涌电压吸收用二极管时的值。
规格
| 类型 | 标准型 | 减震型 | |||
|---|---|---|---|---|---|
| JIS符号 | 动作 符号 |
最大使用 压力 MPa ｛kgf/cm2｝ |
最大流量 L/min |
最大使用 压力 MPa ｛kgf/cm2｝ |
最大流量 L/min |
 |
A2X | 35 ｛357｝ |
30 | 25 ｛255｝ |
30 |
 |
H2X | ||||
 |
E2X | ||||
 |
A3X | 80 | 50 | ||
 |
H3X | ||||
 |
E3X | 100 | |||
 |
A3Z | 65 | |||
 |
H3Z | ||||
 |
E3Z | ||||
 |
A5 | 100 | |||
 |
H5 | ||||
 |
C2 | ||||
 |
C5 | ||||
 |
C9 | ||||
 |
C1S | ||||
 |
C6S | ||||
 |
C1 | AC 电磁铁 65 DC 电磁铁 80 |
|||
 |
C6 | ||||
 |
A4 | 50 | 50 | ||
 |
H4 | ||||
 |
C4 | ||||
 |
C7Y | 40 | |||
 |
C8 | ||||
尺寸表
AC电磁铁
SA-G01-A※※-※-C※-31
SA-G01-H※※-※-C※-31
（注）SA-G01-H※※-R※※-31时，电磁铁安装在图的相反位置（SOL a）。
SA-G01-C※※-R-C※-31
SA-G01-E※※-R-C※-31
带DC电磁铁及整流器
SA-G01-A※※-※-D※/E※-31
SA-G01-H※※-※-D※/E※-31
SA-G01-C※※-※-D※/E※-31
SA-G01-E※※-※-D※/E※-31
固定孔径可插入到P.A.B端口。（SS、SA型通用）
但请在14MPa以下的压力范围内使用。
（注1） SA-G01-H※※-※-D※/E※-31时，电磁铁安装在图的相反位置（SOL a）。
（注2）SA-G01-※※-E※-31时，尺寸1）为96。尺寸2）为73。
底板
| 类型 | E | 最大使用压力 MPa {kgf/cm2} |
重量（kg） |
|---|---|---|---|
| MSA-01X-10 | 1/4 | 25 {255} | 1.2 |
| MSA-01Y-10 | 3/8 | 1.2 |
垫圈面尺寸（ISO4401-03-02-0-94）,（JIS B 8355 D-03-02-0-94）
（注）使用压力在25MPa以上时，请咨询本公司。
