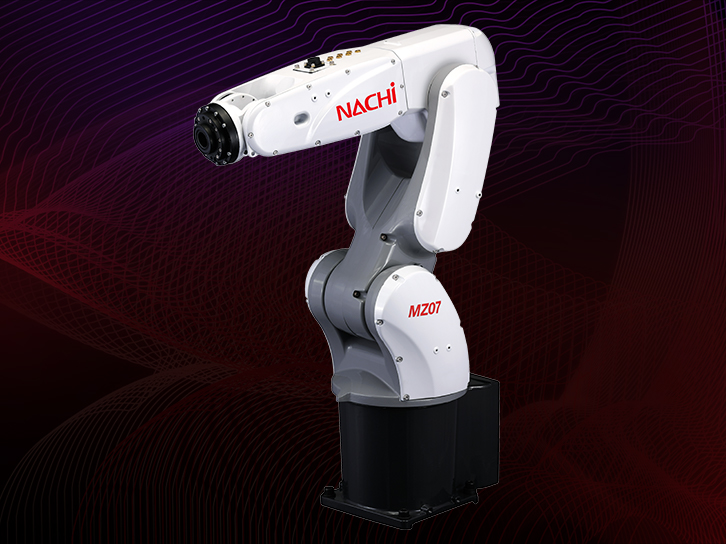

世界顶级高速精巧型机器人 MZ07
高速动作
世界最快的速度规格，为提高生产率做出贡献。
配线内置于中空手腕
减少与配线周边设备的干扰风险，适用性得到提升，更容易进入狭小的区域。
丰富的应用程序支持
除标准规格之外，另有视觉规格，追加轴规格和力传感器规格，可满足生产现场的所有需求。
性能
一流的高速性能
各轴的最高速度优于同级别
缩短了作业的节拍时间，从而提高了生产效率
标准节拍时间（往返动作）*1
(*1) 负载为1kg时的标准节拍。根据机器人程序，设置条件等也会相应变化
各轴的最高速度
| 轴 | MZ07-01 | 旧机型 |
|---|---|---|
| J1 | 450°/s | 263°/s |
| J2 | 380°/s | 240°/s |
| J3 | 520°/s | 300°/s |
| J4 | 550°/s | 300°/s |
| J5 | 550°/s | 300°/s |
| J6 | 1000°/s | 480°/s |
巧妙的电缆布线
在中空手腕内抓手用的配线，配管可有序的收纳
工作范围

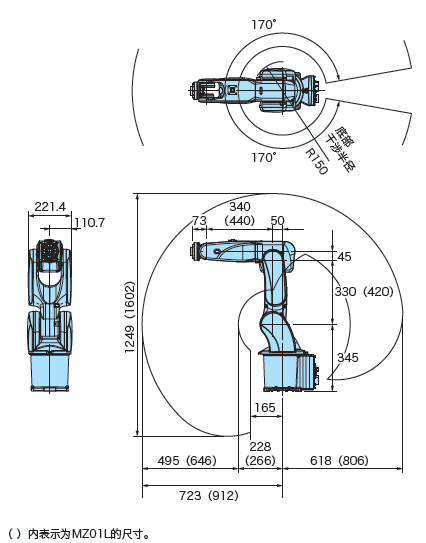

MZ07/07L 外形尺寸及动作范围

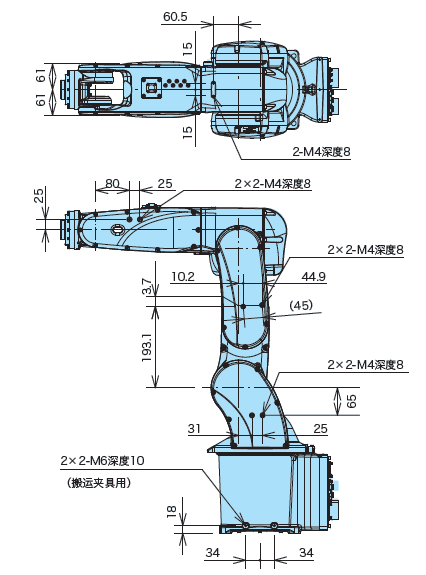

预留接口

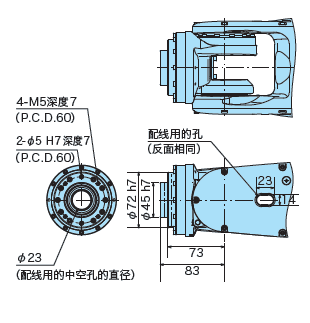

手腕部详细尺寸
安装

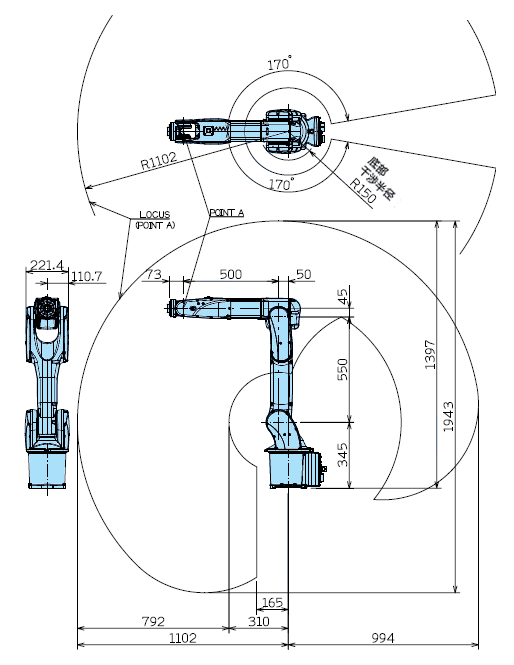

MZ03EL 外形尺寸及动作范围
手腕部详细尺寸
安装
规格（型号）
规格
| 机器人型号 | MZ07-01 (MZ07P-01) |
MZ07L-01 (MZ07LP-01) |
MZ03EL-01 | |||
|---|---|---|---|---|---|---|
| 构造 | 关节型 | |||||
| 关节数 | 6(5) | 6 | ||||
| 驱动方式 | AC伺服方式 | |||||
| 最大 工作范围 |
臂 | J1 | 旋回 | ±2.97rad (±170°) | ||
| J2 | 前后 | -2.36 ～ +1.40rad (-135°～ +80°) | ||||
| J3 | 上下 | -2.37 ～ +4.71rad (-136°～ -270°) |
-2.43 ～ +4.71rad (-139°～ -270°) |
-2.71 ～ +4.71rad (-155°～ -270°) |
||
| 手腕 | J4*3 | 回转2 | ±3.32rad (±190°) | |||
| J5 | 弯曲 | ±2.09rad (±120°) | ||||
| J6 | 回转1 | ±6.28rad (±360°) | ||||
| 最大速度 | 臂 | J1 | 旋回 | 7.85rad/s (450°/s) | 5.24rad/s (300°/s) | |
| J2 | 前后 | 6.63rad/s (380°/s) | 4.89rad/s (280°/s) | 4.01rad/s (230°/s) | ||
| J3 | 上下 | 9.08rad/s (520°/s) | 6.28rad/s (360°/s) | |||
| 手腕 | J4*3 | 回转2 | 9.60rad/s (550°/s) | |||
| J5 | 弯曲 | 9.60rad/s (550°/s) | ||||
| J6 | 回转1 | 17.5rad/s (1000°/s) | ||||
| 可搬质量 | 手腕部 | 7kg | 3.5kg | |||
| 手腕容许 静负荷扭矩 |
J4*3 | 回转2 | 16.6N·m | 6.0N·m | ||
| J5 | 弯曲 | 16.6N·m | 6.0N·m | |||
| J6 | 回转1 | 9.4N·m | 2.9N·m | |||
| 手腕容许 惯性力矩*1 |
J4*3 | 回转2 | 0.47kg·m2 | 0.12kg·m2 | ||
| J5 | 弯曲 | 0.47kg·m2 | 0.12kg·m2 | |||
| J6 | 回转1 | 0.15kg·m2 | 0.03kg·m2 | |||
| 位置反复精度 *2 | ±0.02mm | ±0.03mm | ||||
| 周围温度 | 0～45°C | |||||
| 设置条件 | 地面安装, 壁挂安装，悬吊安装,倾斜安装 | |||||
| 本体质量 | 30kg | 32kg | 39kg | |||
| 最大工作半径 | 723mm | 912mm | 1102mm | |||
| 耐环境性 | IP67 (防尘·防滴) | |||||
1[rad]=180/π[°] 1[N･m]=1/9.8[kgf･m]
(*1) 手腕容许惯性力矩因手腕负荷条件而不同，请注意。
(*2) 以JIS B 8432为基准。
(*3) 5轴规格中（MZ07P-01，MZ07LP-01)，没有J4轴。
(*4) 一覧表中最大速度为最大值，根据作业程序及手腕负荷条件而变化。
