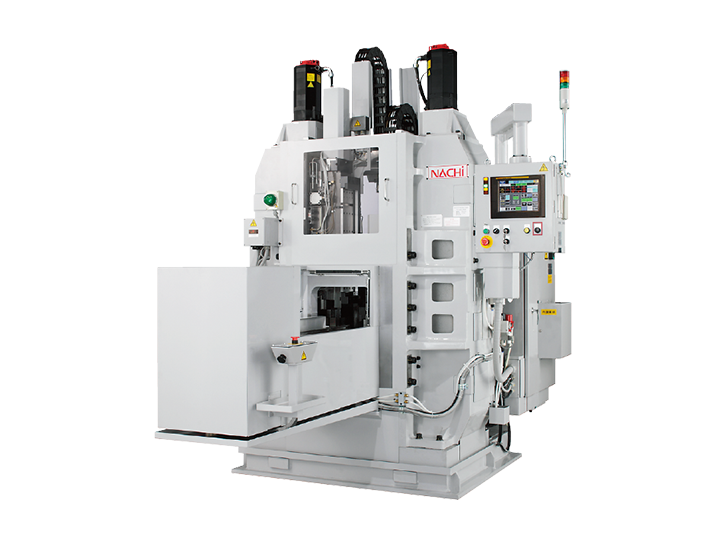

立式数控精密搓齿机
PFM系列Series
• 稳定和优化搓齿条件，大幅度提高加工精度。
• 实现小型化、节省能源和低噪音的搓齿机。
- 规格
规格

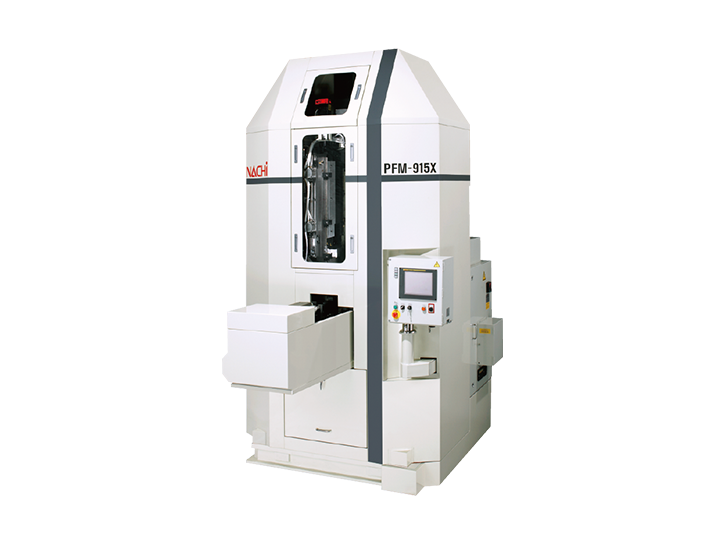

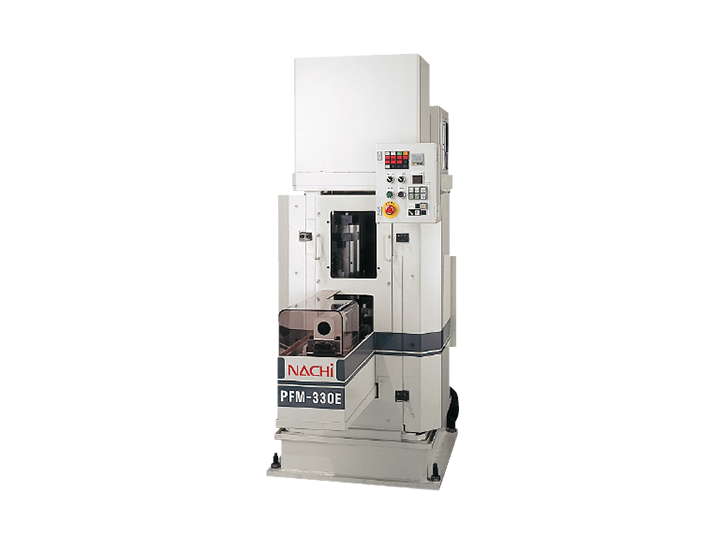

| PFM-330E | PFM-610X | PFM-915X | ||
| 可搓齿最大加工直径（mm） | Max.rolling dia. | 20 | 40 | 40 |
| 齿条夹具最大宽度（mm） | Max.rack holder width | 60 | 145 | 145 |
| 可搓齿最大模数（mm） | Max.rack module | m1.0 | m1.30 | m1.30 |
| 可安装的齿条的最大长度（mm） | Max.rack height | 346 | 725 | 1,028 |
| 齿条最大移动行程（mm） | Max.rack stroke | 400 | 800 | 1,150 |
| 开口部尺寸（mm） | Opening section distance | 90 | 139.7 | 139.7 |
| 占地面积（mm X mm） | Floor space | 800x1,650 | 1,900x2,800 | 1,900x2,800 |
| 机器重量（kg） | Width | 2,000 | 9,000 | 12,000 |
加工例 Sample
（PFM系列/PFL-1220H通用）（PFM series/PFL-1200H compatible
