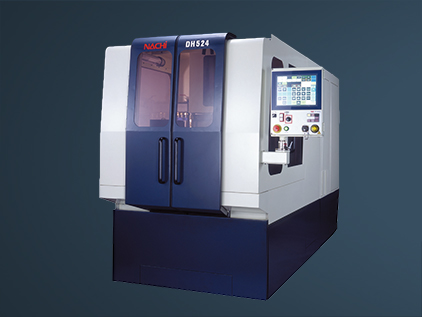

MQL加工中心 DH524
与以往机型相比，可节省40%的空间
可大幅缩短曲轴加工生产线的长度
通过MQL无阶式深孔加工，加工效率是以往机型的5倍
机器耗电量降低到本公司以往机型的60%
因采用单立柱，提高了主轴装置的维修性
采用对滚珠丝杠、直线导轨的自我润滑装置，无需润滑油的日常管理
采用高刚性3点支撑基座，提高了机器的安装稳定性
通过采用切削粉末直落型基座，切屑可顺利排出
标准配置了3种类型的曲轴加工用夹具
特点
重量、所需地面面积比较
以往机型 |
紧凑型机型 DH524 |
 |
是以往机型的40% |
 |
 |

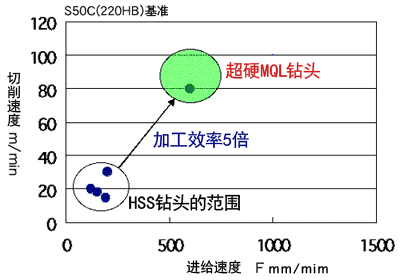

MQL高性能加工
加工效率是以往机型的5倍
应用事例

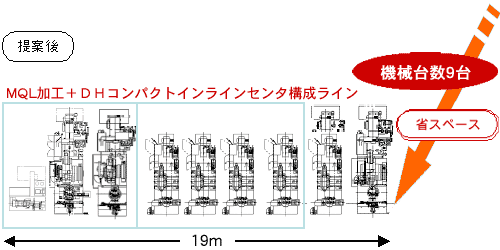

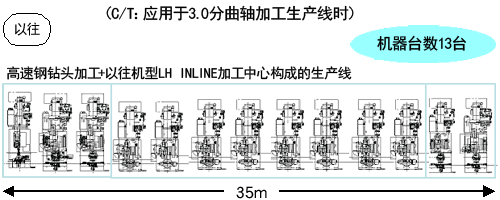

1.节省空间

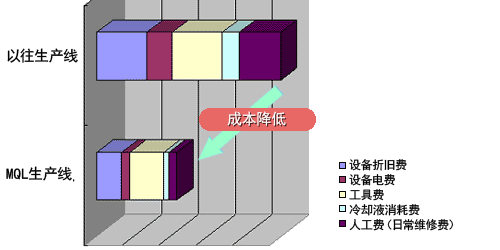

2.降低了运行成本
规格（型号）
主要规格
| 移动 | 行程（X×Y×Z） | 500mm×200mm×460mm |
|---|---|---|
| 快速进给速度（X×Y×Z） | 48×48×48m/min | |
| 加减速（X×Y×Z） | 0.46G×0.42G×0.82G | |
| 主轴 | 主轴锥度 | KM6350 |
| 主轴转数 | ～8000rpm | |
| 主轴液压马达 | 5.5/3.7kwAC主轴液压马达 | |
| ATC | 工具收纳数 | 12个 |
| 料盒 | 料盒移动式 | |
| 工具选择方式 | 固定地址 | |
| 工具最大直径 | φ 90mm | |
| 工具最大长度 | 240mm | |
| 工具最大重量 | 3kg | |
| 机器尺寸 | 宽×进深 | 1,200mm×3,250mm |
| 高度 | 2,000mm |

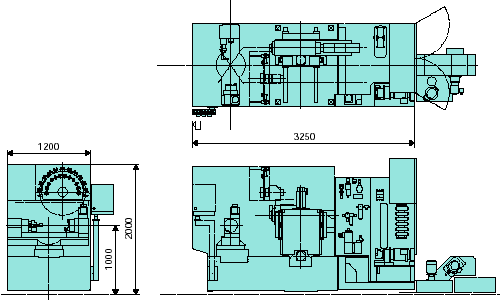

外径/尺寸图（单位 mm）
