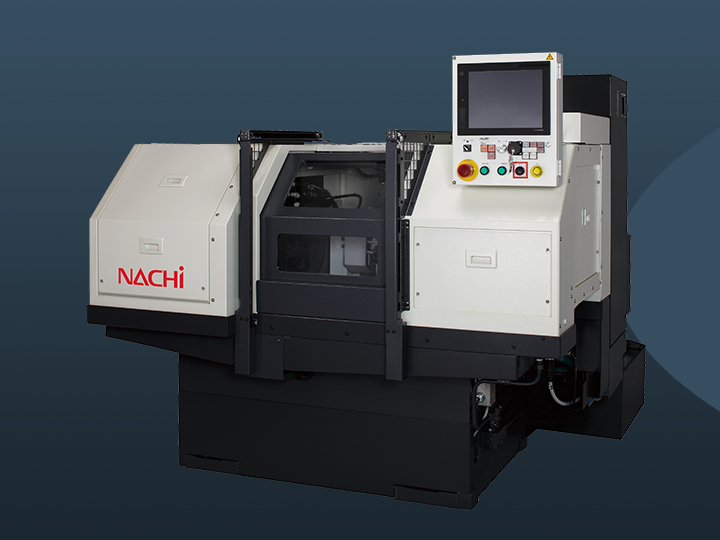

内磨床
IG系列Series
• 对精密部件进行高精度、高效率的内面加工。生产型的全自动内磨床。
• 通过耐热变形的卧式特殊床身结构和安全罩等特殊设计，有效的抑制磨削热产生的影响。即使在常温下也能够实现稳定的加工精度。无需冷却装置。
- 加工例
加工例
| IG-06SA | IG-10SA | IG-20SA | ||
| 能够加工的孔径范围（mm） | Grinding bore | 10~60 | 10~100 | 10~200 |
| 工作台上的震动（mm） | Swing over table | 400 | 400 | 400 |
| 工作台最大移动量（mm） | Max.table stroke | 185 | 250 | 350 |
| 工作台最大移动速度（m/min） | Table speed | 20 | 15 | 15 |
| 进刀机床移动量（mm） | Cross table travel | 150 | 150 | 160 |
| 工作主轴最大转速（min-1） | Max.work spindle revolution | 2,200 | 1,500 | 1,500 |
| 占地面积（mm X mm） | Floor space | 1800x1,640 | 2,400x2,200 | 2,700x2,250 |
| 机器重量（kg） | Width | 4,200 | 4,500 | 5,000 |
