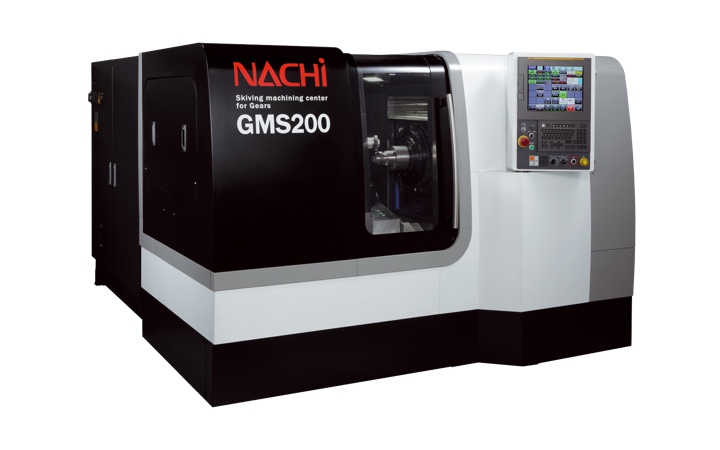

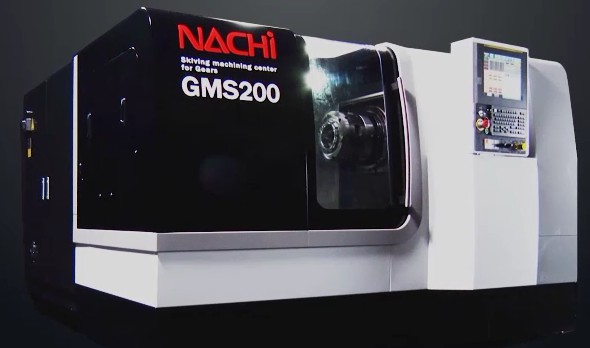

工艺集约型齿轮复合加工中心 NACHI-GMS200
通用・紧凑，可实现旋刮加工的复合加工机
最适于汽车齿轮的加工
小型设备对应多工序、多品种
硬式旋刮可支持淬火齿轮的高精度加工
利用对话型操作画面可实现优异的人机界面功能
- 特点
- 规格
特点
高效刮齿及工序集约大幅缩短加工时间
1台设备对应多道工序
1台设备对应3道工序，安装面积大幅缩减。实现小型化生产线
超群的作业性和操作性
刮齿加工操作界面（选配）
- 鼓形加工、精加工进给量修正功能（首件）
- 刀具补偿设定、工件坐标设定界面追加
刮齿加工条件全部可设定
天井开放型门
- 开口尺寸600mm
- 工件装卸及更换夹具操作方便
- 工件装卸高度1,170mm
控制机床高度、确保可视化
- 改善工厂内部环境
兼顾关节机器人上下料自动化设计

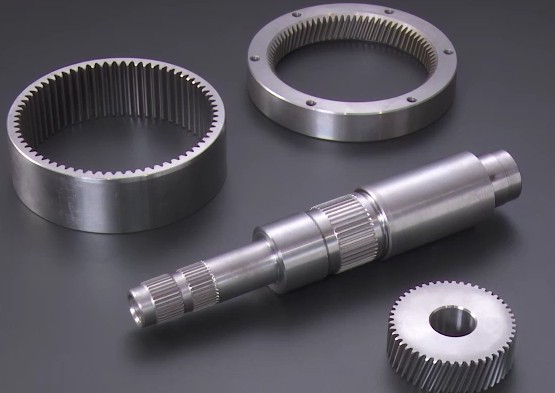

加工事例
内齿
外齿
花键

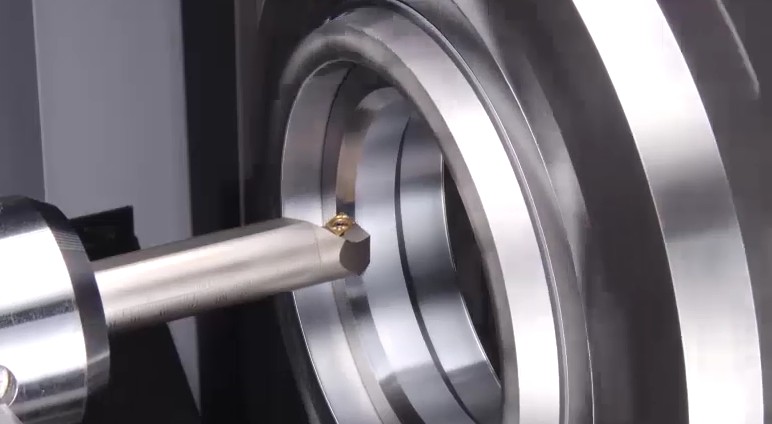

硬式加工用刮齿刀
- 实现热后工件高精度加工
- 减速机低噪音对策
- 不二越独创硬式加工用DuAl Hard涂层
- 前刀面无涂层可实现稳定加工
使用NACHI机器人
使用NACHI机器人实现工件自动上下料
MZ04
EZ03
MZ12
规格
规格一览
| 加工能力 | 工件最大直径 | mm | Ø220 |
|---|---|---|---|
| 加工最大模数 | — | m3.0 | |
| 切齿刀具 | — | 刮齿刀 | |
| 刀具主轴 | 主轴锥孔（刀柄型号） | — | KM6350 |
| 主轴最高转速 | min-1 | 4000 | |
| 电机（30分钟/连续） | kw | 26/18.5 | |
| 工件主轴 | 主轴最高转速 | min-1 | 2400 |
| 电机（30分钟/连续） | kw | 26/30 | |
| 各轴移动量 | 左右移动量（X轴） | mm | 500 |
| 前後移动量（Y轴） | mm | 200 | |
| 上下移动量（Z轴） | mm | 300 | |
| 刀具回转角（B轴） | deg | ±45 | |

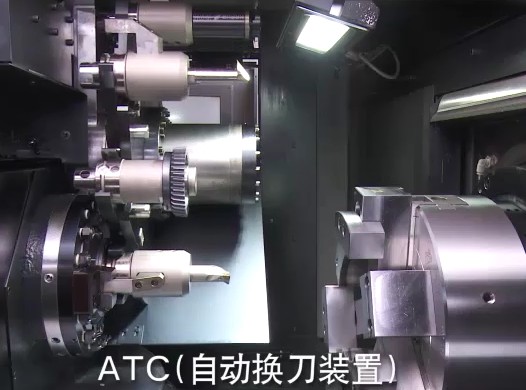

| A.T.C. | 刀具容纳数量 | 把 | 6 |
| 刀具最大直径 | mm | Ø120 | |
| 刀具最大长度 | mm | 240 | |
| 刀具选择方式 | — | 位置固定随机 | |
| NC装置 | 型式 | — | FANUC 31i-B |
| 显示器 | — | FANUC 15寸触摸屏 | |
| 能耗 | 总消耗功率 | kVA | 74 |
| 设备尺寸 | 设备高度 | mm | 1680 |
| 安装占地面积（宽 × 进深） | mm | 2500 × 3000 | |
| 设备净重（本体） | kg | 7000 |

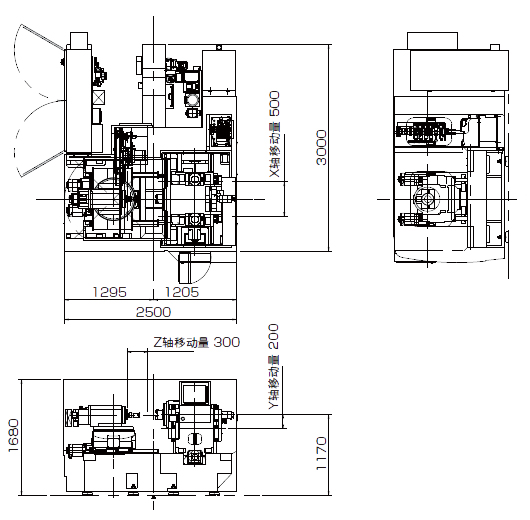

工艺集约型齿轮复合加工中心 GMS200 布局图
齿圈加工设备系列
