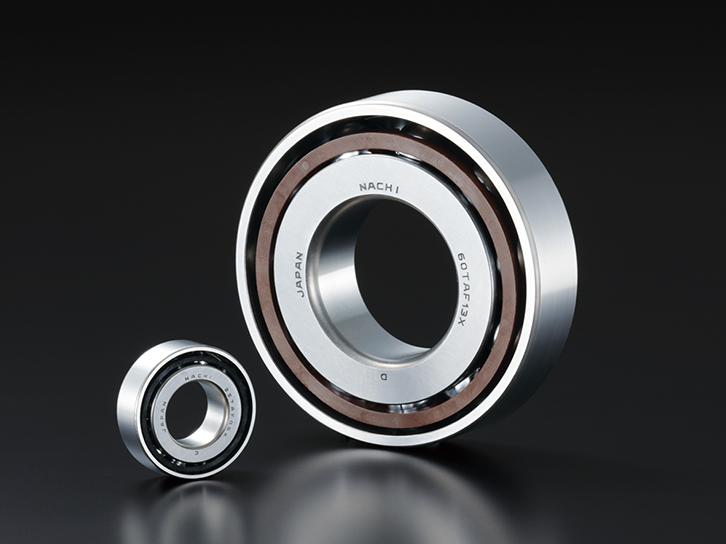

高载荷滚珠丝杠支撑用轴承 TAF系列

承受轴向载荷的能力均大幅增强的轴承

使周边结构紧凑化的轴承

特点/结构


DF配对

DB配对
  • 高负荷容量
  • 低扭矩
  • 噪声低
  • 寿命长
  • 高精度

用途

注射成型机
注射成型机
  • 主要用于一般产业用机械和注射成型机的推力轴承

尺寸表


 d D B 2B r min r1 min 基本额定动
荷重（KN）		 轴向
限定载荷
（KN）
25TAF06DF (DB) 25 62 17 34 1.1 0.6 56 39
30TAF07DF (DB) 30 72 19 38 1.1 0.6 74 47
35TAF08DF (DB) 35 80 21 42 1.5 1 89 59
40TAF09DF (DB) 40 90 23 46 1.5 1 103 61
45TAF11DF (DB) 45 110 27 54 2 1 152 116
50TAF11DF (DB) 50 110 27 54 2 1 152 116
60TAF13DF (DB) 60 130 31 62 2.1 1.1 196 161
80TAF17DF (DB) 80 170 39 78 2.1 1.1 276 239
100TAF21DF (DB) 100 215 47 94 3 1.1 385 285
内径（φ25～φ100）9个型号的系列产品
